Khớp nối cơ khí cho ống HDPE là gì? Các loại, lựa chọn và cài đặt

Khớp nối cơ khí cho ống HDPE là gì?

Một đội bảo trì đến đường ống nước HDPE bị chôn vùi đang bị rò rỉ trong một rãnh ướt. Không có máy điện nhiệt, không có máy phát điện và không có đủ không gian để di chuyển một giàn nhiệt hạch nặng nề. Trong vòng một giờ, đội thợ sẽ cắt bỏ phần bị hư hỏng, trượt trên khớp nối cơ khí, siết chặt các bu lông và kiểm tra áp suất mối nối. Đó chính là công việc chính của khớp nối cơ khí cho ống HDPE.

Câu trả lời ngắn gọn là: khớp nối cơ khí cho ống HDPE là một thiết bị kết nối không nung chảy, nối hai đầu ống bằng cách kẹp xung quanh mặt ngoài của ống. Nó sử dụng một vòng đệm đàn hồi, vỏ cứng và bộ phận siết chặt cơ học như vòng bắt vít, đai ốc có ren hoặc đoạn nén. Bề mặt ống HDPE không bị nóng chảy, không cần nguồn điện để hàn.

Khớp nối cơ học không tạo ra thành ống nguyên khối. Thay vào đó, nó tạo ra một khớp cơ học kín để truyền áp suất qua phốt và truyền lực dọc trục thông qua ma sát, ren hoặc biên dạng khóa dương. Sự khác biệt đó có ý nghĩa quan trọng đối với xếp hạng áp suất, lắp đặt chôn lấp và bảo trì dài hạn.

Điều này làm cho các khớp nối cơ khí có giá trị trong công việc sửa chữa, đường vòng tạm thời, kết nối chuyển tiếp và các tình huống mà hàn nhiệt hạch là không thực tế. Chúng không phải lúc nào cũng là giải pháp rẻ nhất cho một đường ống mới dài, nhưng chúng giải quyết được nhiều vấn đề khác.

Các đoạn dưới đây đề cập đến các loại khớp nối chính, cân nhắc về áp suất, quy trình lắp đặt, các lỗi thường gặp và tiêu chí lựa chọn thực tế dựa trên những gì chúng ta thấy bên trong nhà máy sản xuất ống và phụ kiện HDPE của chúng ta.

Khớp nối cơ khí hoạt động như thế nào trên ống HDPE

Mọi khớp nối cơ học đều hoạt động theo nguyên tắc cơ bản giống nhau: nén xuyên tâm tạo ra một vòng đệm và thân khớp nối giữ hai đầu ống thẳng hàng. Khi người lắp đặt siết chặt đai ốc hoặc bộ bu lông, khớp nối sẽ đẩy một hoặc nhiều miếng đệm đàn hồi vào thành ngoài của ống HDPE. Bởi vì HDPE là một loại nhựa nhiệt dẻo nên bề mặt ống biến dạng nhẹ khi bị nén, giúp miếng đệm lấp đầy mọi chỗ không đều trên bề mặt.

Độ bền của mối nối phụ thuộc vào ba yếu tố: mức độ nén xuyên tâm trên vòng đệm, khả năng của vỏ chống lại sự giãn nở dưới áp suất và mức độ hạn chế dọc trục giữa hai đầu ống.

Sự khác biệt quan trọng là bị hạn chế và không bị hạn chế. Khớp nối cơ học hạn chế được thiết kế để chống lại lực kéo ra do áp suất bên trong, co nhiệt hoặc chuyển động của mặt đất. Khớp nối không bị hạn chế có thể giữ áp suất trong một thử nghiệm ngắn, nhưng nó có thể trượt ra nếu lực dọc trục cao. Đối với các ống chôn, luôn xác nhận xem khớp nối có cơ cấu kẹp dương hay có cần khối chặn hay không.

Do ống HDPE giãn nở và co lại khi nhiệt độ thay đổi nên thiết kế khớp nối cơ học phải cho phép chuyển động dọc trục nhỏ hoặc phải hạn chế lắp đặt xung quanh. Điều này đặc biệt quan trọng đối với các đường ống trên mặt đất tiếp xúc trực tiếp với ánh nắng mặt trời.

Các loại khớp nối cơ khí chính cho ống HDPE

Khớp nối cơ khí không phải là một dòng sản phẩm duy nhất. Có ít nhất bốn thiết kế phổ biến được sử dụng trên ống HDPE: khớp nối ống nén, kết nối mặt bích, phụ kiện chuyển tiếp ren và khớp nối ống chia đôi bắt vít. Mỗi loại có logic cài đặt, công suất áp suất và hành vi bảo trì khác nhau.

Khi chọn loại, hãy bắt đầu với kết nối bạn thực sự cần. Nếu bạn nối hai đầu ống HDPE trơn, khớp nối ống bọc nén là giải pháp trực tiếp nhất. Nếu bạn đang kết nối với mặt bích máy bơm, hãy sử dụng bộ chuyển đổi mặt bích. Nếu bạn đang kết nối với một bộ phận kim loại có ren, hãy sử dụng khớp nối chuyển tiếp có ren.

Khớp nối cơ khí và hàn nhiệt hạch: Sự khác biệt chính

Hàn nhiệt hạch tạo ra mối nối nguyên khối, vĩnh viễn bằng cách làm tan chảy các phân tử HDPE lại với nhau. Khớp nối cơ học tạo ra mối nối có thể tách rời bằng cách ép chất đàn hồi vào đường ống. Fusion nói chung là sự lựa chọn đầu tiên cho các đường ống dẫn khí và nước chôn mới. Khớp nối cơ học thường là lựa chọn thiết thực hơn cho việc sửa chữa, công việc khẩn cấp, chuyển tiếp và lắp đặt ở những nơi không thể mang thiết bị nhiệt hạch đến địa điểm.

Đối với các đường ống có khả năng kết hợp, đây vẫn là phương pháp nối phổ biến nhất vì nó không phụ thuộc vào chất đàn hồi có thể bị lão hóa. Nhưng phản ứng tổng hợp có những hạn chế thực sự: nó cần nguồn điện, bề mặt sạch hoặc khô, người vận hành được đào tạo và đủ không gian xung quanh đường ống. Khớp nối cơ học được thiết kế có chủ ý cho những tình huống không tồn tại những điều kiện đó.

Cần so sánh chính các phương pháp hàn trước khi chọn một chương trình hàn đầy đủ. của chúng tôi so sánh phản ứng tổng hợp ổ cắm và phản ứng tổng hợp mông giải thích mỗi quy trình phù hợp ở đâu trong một dự án đường ống thực tế.

Trường hợp khớp nối cơ khí là lựa chọn ưu tiên

Khớp nối cơ khí không phải là sự thay thế cho tất cả các phương pháp hàn nhiệt hạch. Chúng là giải pháp ưu tiên trong một số điều kiện cụ thể: sửa chữa khẩn cấp, bỏ qua tạm thời, chuyển tiếp vật liệu hỗn hợp, lắp đặt trong không gian hạn chế và kết nối với thiết bị có mặt bích.

Khớp nối cơ khí phổ biến trong cấp nước đô thị, mạng lưới thủy lợi, đường ống khai thác bùn, đường ống quy trình công nghiệp và các ứng dụng hàng hải. Các dịch vụ xây dựng cũng sử dụng các loại mối nối cơ học cho hệ thống thoát nước và siphon HDPE, đặc biệt ở những nơi hạn chế về khả năng hàn nhiệt hạch.

Xếp hạng áp suất và giới hạn kỹ thuật

Các khớp nối cơ học được lựa chọn chính xác có thể xử lý cùng loại áp suất danh nghĩa như chính ống HDPE. Giới hạn thực tế không chỉ là vòng đệm mà còn là khả năng cản của khớp nối đối với lực kéo dọc trục và chuyển động của ống liên quan đến nhiệt độ.

SDR của ống ảnh hưởng đến đường kính ngoài đối với một kích thước danh nghĩa nhất định, nhưng quan trọng hơn là nó ảnh hưởng đến độ cứng của thành và mức độ nén xuyên tâm mà ống có thể chấp nhận. Khớp nối được thiết kế cho SDR 11 cũng có thể vừa với SDR 17 vì đường kính ngoài giống nhau, nhưng phạm vi nén của miếng đệm và hoạt động bám chặt là khác nhau. Luôn kiểm tra phạm vi độ dày thành ghi trên nhãn khớp nối.

Chỉ riêng mức áp suất không cho bạn biết liệu khớp nối có bị hạn chế hay không. Khớp nối cơ học không bị hạn chế có thể giữ áp suất trong thử nghiệm tĩnh nhưng không thành công khi đường ống co lại do thời tiết lạnh hoặc khi chuyển động của đất kéo khớp nối ra xa nhau. Đối với đường ống chôn, sử dụng khớp nối hạn chế, hệ thống neo bên ngoài hoặc khối đẩy.

Nhiệt độ cũng làm thay đổi tính chất lâu dài của HDPE. Ở nhiệt độ hoạt động cao hơn, áp suất làm việc cho phép giảm. Khi hệ thống hoạt động ở nhiệt độ trên 20°C, hãy chọn thành ống dày hơn và xác nhận rằng vật liệu đệm trong khớp nối cơ học được định mức cho nhiệt độ chất lỏng. Miếng đệm EPDM thường dùng cho nước nhưng không tương thích với hydrocarbon và một số hóa chất.

Sản phẩm ren và nén cho kết nối cơ khí

Từ chương trình sản xuất của chúng tôi, hai dòng kết nối cơ khí phù hợp nhất là phụ kiện ren HDPE và phụ kiện nén PE/PP. Đây là những phụ kiện bổ sung: phụ kiện có ren được sử dụng khi điểm kết nối có ren BSP hoặc NPT, trong khi phụ kiện nén được sử dụng khi khớp nối cần kết nối ổ cắm đơn giản không có nhiệt.

Là nhà sản xuất ống và phụ kiện, chúng tôi gia công hoặc đúc ren trực tiếp vào thân PE100. Điều này tránh trộn lẫn một miếng kim loại riêng biệt vào phần bị ướt, giữ cho khớp nối nhẹ hơn và mang lại cho người lắp đặt một hình dạng ren sạch để bịt kín. Các phụ kiện nén trong dòng PE/PP hoạt động với nguyên lý cơ học tương tự: miếng chèn được đặt vào đầu ống, nắp được siết chặt và vòng chữ O hoặc miếng đệm nén vào thành ống.

Cả hai dòng sản phẩm đều giải quyết được các vấn đề lắp đặt thực tế. Nhà thầu kết nối đường dây polyetylen với máy bơm bằng thép không gỉ có thể sử dụng bộ chuyển đổi ren đực ở phía HDPE và mặt bích hoặc khớp nối ren tiêu chuẩn ở phía thiết bị. Đội bảo trì sửa chữa đường nước áp suất thấp không có thiết bị nhiệt hạch có thể sử dụng khớp nối ổ cắm nén PE/PP và hoàn thành công việc trong vài phút.

Bộ chuyển đổi ren nam HDPE cho các kết nối ống chống ăn mòn Bộ chuyển đổi này kết nối ống HDPE với thiết bị kim loại có ren, mang lại khả năng kháng hóa chất và bịt kín chống rò rỉ. Thiết kế nhẹ của nó giúp đơn giản hóa việc lắp đặt, khiến nó trở nên lý tưởng cho các hệ thống vật liệu hỗn hợp. Xem sản phẩm →

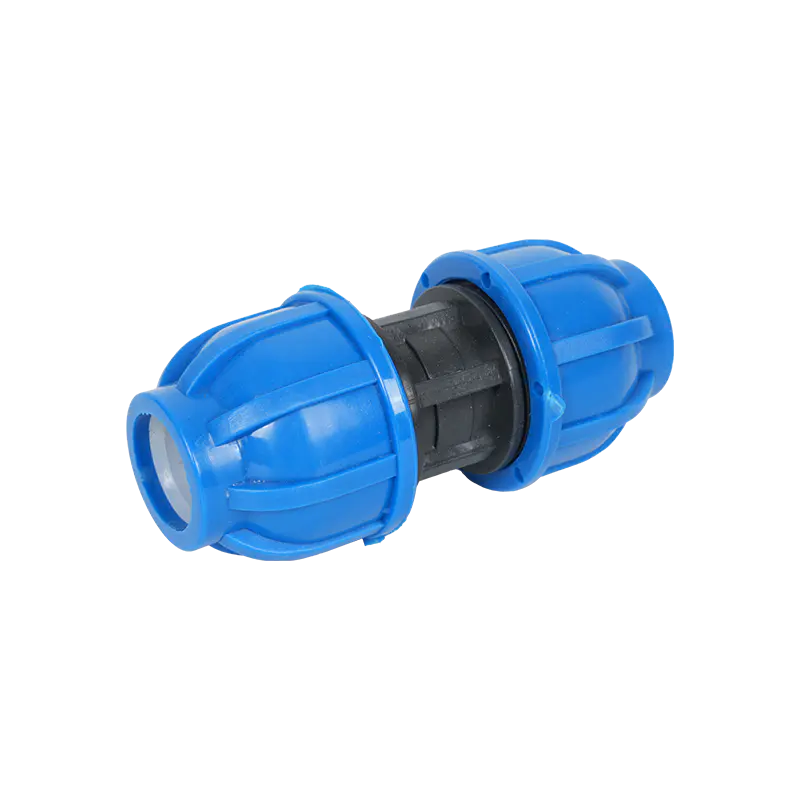

Ổ cắm nén PE/PP để nối ống không cần dụng cụ Ổ cắm này nối các ống có cùng đường kính mà không cần hàn hoặc nung chảy nhiệt, sử dụng cơ chế nén để lắp chắc chắn, chống rò rỉ. Thích hợp cho các ứng dụng cấp nước, khí đốt và tưới tiêu, nơi cần sửa chữa nhanh chóng. Xem sản phẩm →

Quy trình lắp đặt từng bước cho khớp nối cơ khí

Việc lắp đặt khớp nối cơ học nhanh nhất vẫn không thành công nếu việc chuẩn bị đường ống kém. Vì phốt cơ khí phụ thuộc vào lực nén lên bề mặt bên ngoài nên đầu ống phải được cắt sạch, vát cạnh, làm sạch và lắp vào đúng độ sâu.

1. Xác nhận đường kính ngoài của ống, độ dày thành ống và SDR trước khi chọn khớp nối. Đừng cho rằng kích thước danh nghĩa là đủ.
2. Cắt ống HDPE vuông bằng máy cắt ống, cưa tay có hộp vát hoặc máy cắt bánh xe. Tránh cắt xoắn ốc thô có thể làm hỏng miếng đệm.
3. Vát hoặc mài mép ngoài của đầu ống. Một góc vát từ 15 đến 30 độ giúp ống trượt vào miếng đệm mà không bị lăn ra khỏi vị trí.
4. Làm sạch bề mặt bên ngoài của đường ống. Loại bỏ bùn, dầu mỡ, mảnh PE bong ra và độ ẩm bề mặt khỏi khu vực sẽ tiếp xúc với miếng đệm.
5. Kiểm tra dấu độ sâu chèn trên thân khớp nối. Nếu không có dấu thì đặt hai đầu ống cạnh nhau và đo độ sâu trước khi lắp ráp.
6. Tháo rời khớp nối đủ để trượt vỏ, vòng nén và miếng đệm vào đường ống theo đúng thứ tự.
7. Chèn đầu ống thứ nhất vào hết độ sâu, sau đó chèn đầu ống thứ hai cho đến khi cả hai đều được đặt đúng vị trí bên trong ống bọc ngoài.
8. Siết chặt đều các bu lông hoặc đai ốc bằng tay, sau đó dùng cờ lê lực để siết chặt chúng theo hình chữ thập. Không bao giờ siết chặt một bên hoàn toàn trước bên kia.
9. Kiểm tra xem đường ống có giữ nguyên độ thẳng hàng không và khoảng cách giữa các đầu ống có bằng nhau không. Khe hở một bên có thể làm giảm hiệu suất bịt kín.
10. Kiểm tra áp suất mối nối từ từ, theo áp suất làm việc của hệ thống. Theo dõi khớp nối để phát hiện rò rỉ trong quá trình giữ áp suất ban đầu và lặp lại sau khi ổn định nhiệt.

Nếu khớp nối sử dụng thông số mô-men xoắn, hãy tuân theo thông số đó. Siết quá chặt có thể làm nát thành ống PE hoặc đẩy gioăng vào vị trí không đúng. Việc siết chặt quá mức khiến cho vòng đệm không được chuẩn bị cho áp suất sử dụng. Cờ lê lực là một khoản đầu tư nhỏ so với chi phí đào mối nối bị chôn vùi.

Những sai lầm thường gặp và rủi ro trong đấu thầu

Hầu hết các lỗi khớp nối cơ học trên ống HDPE không phải do thiết kế khớp nối kém. Chúng xuất phát từ việc định cỡ sai, chuẩn bị bề mặt kém, siết chặt không đều hoặc sử dụng khớp nối không hạn chế trên đường ống cần hạn chế dọc trục. Những vấn đề này có thể tránh được khi người lắp đặt xử lý mối nối cơ khí như một cụm lắp ráp chính xác chứ không phải là một cái kẹp.

Khi mua khớp nối cơ khí từ nhà sản xuất, hãy yêu cầu phạm vi độ dày thành chính xác, thông số mô-men xoắn, hợp chất đệm và chứng chỉ kiểm tra áp suất. Nhà cung cấp không thể trả lời bốn câu hỏi đó sẽ không cung cấp cho bạn đủ thông tin để lắp đặt an toàn.

Danh sách kiểm tra lựa chọn khớp nối cơ khí cho ống HDPE

Danh sách kiểm tra ngắn giúp nhóm kỹ thuật so sánh các ưu đãi mà không cần dựa vào tên thương hiệu hoặc mô tả mơ hồ. Những câu hỏi tương tự cần được trả lời cho mọi khớp nối cơ khí trước khi nó được phê duyệt cho một dự án.

• Ống OD và độ dày thành ống: Khớp khớp nối với kích thước ống PE chính xác, không chỉ DN.
• Lớp áp lực: Xác nhận rằng định mức áp suất khớp nối bằng hoặc vượt quá áp suất làm việc cần thiết ở nhiệt độ vận hành thực tế.
• Điện trở cuối tải: Xác định xem khớp nối có bị hạn chế hay không và liệu việc chặn lực đẩy có còn cần thiết hay không.
• Khả năng tương thích của miếng đệm: Xác minh rằng chất đàn hồi tương thích với chất lỏng, nhiệt độ và tiếp xúc với hóa chất.
• Không gian lắp ráp: Kiểm tra xem đội thợ có thể tiếp cận được bu lông hoặc đai ốc hay không và sử dụng cờ lê lực xung quanh đường ống đã lắp đặt.
• Kiểm tra và thử nghiệm: Xác nhận nhãn khớp nối, hồ sơ kiểm tra và tài liệu lắp đặt được cung cấp theo từng lô.
